يتكون مبنى ورشة الصلب المستخدم في الإنتاج الصناعي عادة من أعمدة H وعوارض H مصنوعة من ألواح الصلب أو الصلب المقطعي.الهيكل الثانوي هو المدادة Z/C للسقف والجدار، ونظام تقوية مثل قضيب الربط، ودعامة أفقية/عمودية، وقضيب الترهل، ودعامة الركبة لدعم الهيكل الفولاذي الرئيسي ليصبح أقوى في كل جانب.
فهو يحل محل الخرسانة المسلحة التقليدية ليس فقط بسبب قوتها العالية ومقاومتها الأفضل للصدمات ولكن أيضًا لأنها مصنوعة في المصانع وتجميعها في الموقع، مما يقلل وقت البناء بشكل كبير.وهي معروفة بمظهرها البسيط وقدرتها على التحمل وفعاليتها من حيث التكلفة.
كما أن قابلية إعادة تدوير الفولاذ تقلل من مخلفات البناء، مما يجعله خيارًا مفضلاً بيئيًا.ونتيجة لذلك، يتم استخدام الهياكل الفولاذية على نطاق واسع في المباني الصناعية والتجارية والزراعية، أو حتى السكنية.
يقع مشروع ورشة الصلب في تايلاند. وهي ورشة إنتاج أوتوماتيكية.
تشمل اعتبارات التصميم لورشة عمل مستودع إنتاج السيارات تحسين سير العمل وعمليات الإنتاج، وضمان كفاءة التخزين والخدمات اللوجستية، وتخطيط المعدات ومناطق العمل للسلامة والإنتاجية، ومعالجة المخاوف البيئية، والسماح بقابلية التوسع في المستقبل، كل ذلك مع إدارة التكاليف بفعالية.

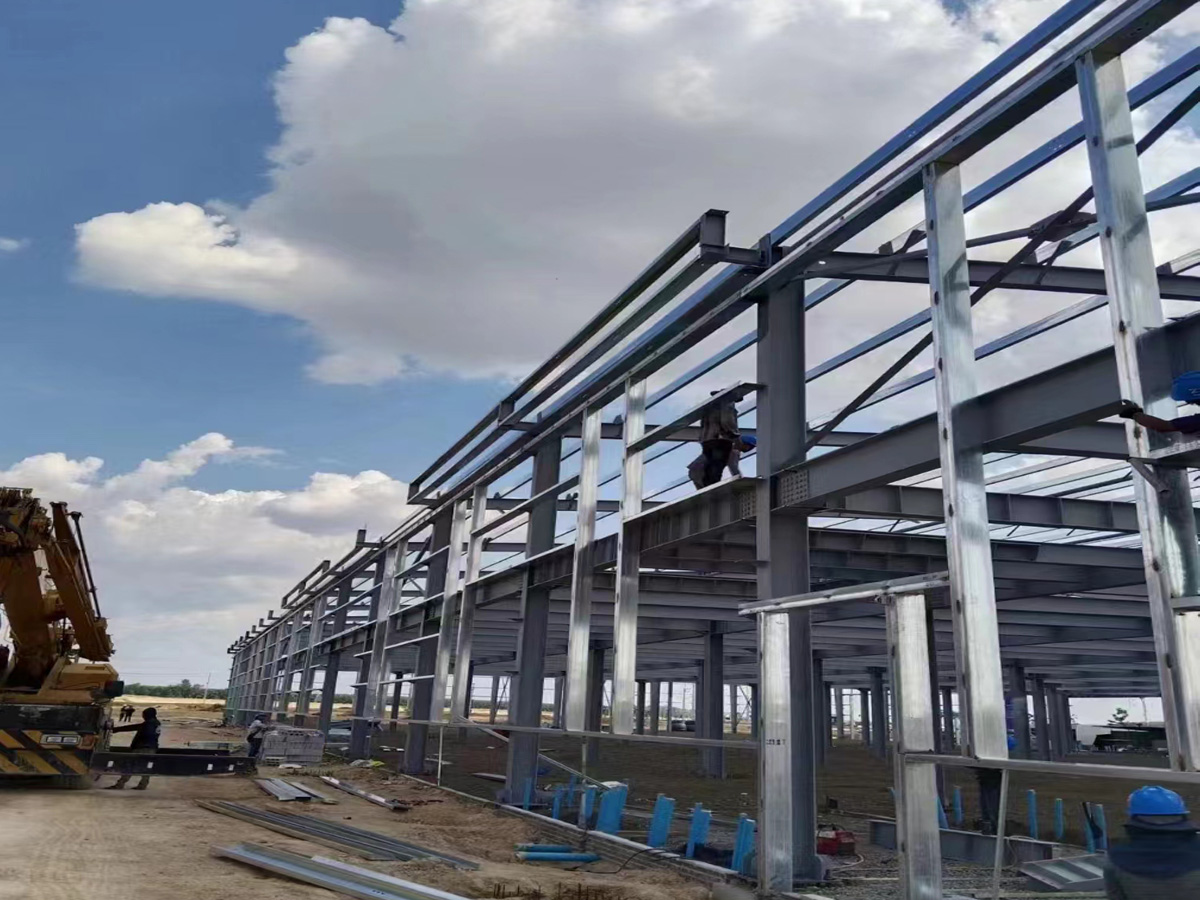

تظهر صور المشروع:
يعد جدار الحاجز خيارًا رائعًا في المشروع:
يخدم جدار المتراس العديد من الوظائف الرئيسية في ورشة عمل الهياكل الفولاذية: فهو يوفر السلامة عن طريق منع السقوط، ويعزز استقرار المبنى، ويحمي المساحة الداخلية من العناصر الخارجية، ويساهم في المظهر الجمالي للورشة.
تشمل المكونات الرئيسية لمباني ورش الهياكل الفولاذية الأعمدة الفولاذية، والعوارض الفولاذية، والدعامات الفولاذية، والمدادة، والدعامات، والتي يتم توصيلها بواسطة البراغي في الموقع.يمكن تصنيع جدران وأسقف ورش الهياكل الفولاذية من صفائح فولاذية مموجة، وألواح ساندويتش، وجدران من الطوب، وألواح نصف جاهزة نصف جدران من الطوب وفقًا للمتطلبات المحددة وتصميم المبنى.
I | الإطار الفولاذي الرئيسي | |||
1. | إطار الهيكل الصلب | فولاذ ملحوم على شكل حرف H | Q235B/Q355B | الطلاء / المجلفن بالغمس الساخن |
2. | مدادة الجدار / السقف | الصلب C/Z | س235ب | المجلفن |
II | جزء تستعد | |||
1. | قضيب التعادل | ∅89/114/158 | س235ب | الطلاء / المجلفن بالغمس الساخن |
2. | تستعد مرنة | ∅16/18/20 | س235ب | الطلاء / المجلفن بالغمس الساخن |
3. | تبلد قضيب | ∅20 | س235ب | المجلفن |
4. | قضيب هدفين | ∅32 | س235ب | المجلفن |
5. | دعامة الركبة | L50 | س235ب | الطلاء / المجلفن بالغمس الساخن |
ثالثا | جزء السقف والجدار | |||
1. | لوحة السقف / الجدار | صفائح من الفولاذ | 0.326 ~ 0.7 مم صفائح الفولاذ المموجة | |
لوحة ساندويتش معزولة | EPS، الصوف الزجاجي/الصوف الصخري/PU معزول | |||
2. | تشذيب السقف/الجدار | لوحة سقف ريدج | 0.4 ~ 0.5 مم صفائح الفولاذ | |
وامض | 0.4 ~ 0.5 مم صفائح الفولاذ | |||
تقليم جدار الجملون | 0.4 ~ 0.5 مم صفائح الفولاذ | |||
تقليم زاوية الجدار | 0.4 ~ 0.5 مم صفائح الفولاذ | |||
رابعا | جزء النافذة والباب | |||
1. | نافذة او شباك | إطار من البولي فينيل كلوريد/الألومنيوم | زجاج مفرد / مزدوج (ثابت / منزلق / متأرجح) | |
2. | باب | المتداول / انزلاق الباب | الطريقة التلقائية واليدوية | |
V | مُكَمِّلات | |||
1. | البراغي | مسامير التثبيت، البراغي عالية القوة، البراغي المجلفنة، وصلة المقطورة، مسمار القص | ||
2. | مزراب | ألواح الصلب / المجلفن / الفولاذ المقاوم للصدأ (304) | ||
3. | ماسورة النازل | بي في سي 110/160 | ||
4. | تهوية السقف | ∅600 (مجلفن) | ||
إطار فولاذي / هيكل إطار معدني: مصنوع من الفولاذ للحصول على قوة عالية ومتانة وامتدادات كبيرة ومساحة داخلية مرنة.
سرعة البناء: يؤدي التصنيع المسبق والتجميع البسيط إلى فترة بناء قصيرة وتوفير الوقت، مما يعني أنه يمكن وضعه قيد الاستخدام بسرعة، مما يعني توفير التكلفة.
مرونة التصميم: يمكن تصميمه بأشكال وأحجام مختلفة لتلبية الاحتياجات والجماليات المختلفة.
الاستدامة: الفولاذ القابل لإعادة التدوير صديق للبيئة ومستدام.
السلامة الهيكلية:
تحديد نوع الفولاذ المناسب ومواصفاته وقوته لتحمل الأحمال المتوقعة واعتماد تصميم مقاوم للزلازل في المناطق المعرضة للزلازل.
المتطلبات الوظيفية:
تخطيط تخطيط ورشة العمل بناءً على عملية الإنتاج والتدفق، وتخصيص مساحة لمناطق مختلفة مع مراعاة احتياجات تركيب المعدات وتشغيلها.
استغلال المساحة:
صمم تباعدًا معقولًا لشبكة الأعمدة وارتفاع الأرضية واستخدم الميزانين أو السندرات لزيادة المساحة.
تصميم الحماية من الحرائق:
اختيار المواد والتدابير المضادة للحريق وإنشاء قنوات ومخارج الإخلاء.
التهوية والإضاءة:
تصميم نظام تهوية جيد والتأكد من الإضاءة الكافية.
جماليات:
اجعل تصميم ورشة العمل منسقًا مع البيئة المحيطة أو يعكس ثقافة الشركة.
